现实中采用直读光谱分析铸铁样品,都要求铸铁的分析面必须是白口。那么什么是铸铁白口化,又为何需要白口化?
什么是铸铁白口化?
官方定义:铸件白口,指在结晶过程中没有石墨析出,铸件中的碳全部以渗透碳体形式存在。
现实测量定义:对样品快速冷却,防止样品冷却时内外温差不一致,碳分布不均匀,影响测量结果。
如何铸铁白口化?

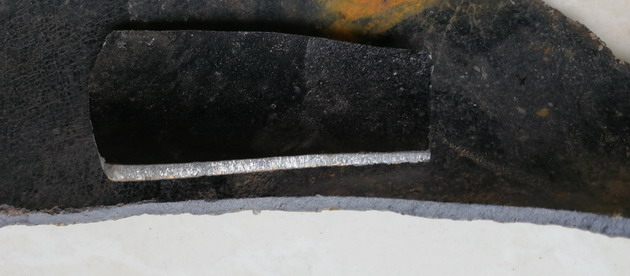

上面小块出现白口化,下面大块为灰口铸铁
步骤一
提高浇注试样的温度,增加铁水的过冷度,可避免和减少作为石墨核心的夹杂物,从而提高白口化程度,浇注温度要求在1400摄氏度以上。
步骤二
提高浇注试样块的冷却速度,改善铸态试块的冷却条件,减少试块的厚度,增加试块的冷却面积,以提高冷却速度,促使铸铁形成白口化。铸态铁水的急冷,使得来不及或很少析出游离石墨,一般采取铜模浇注法好。
步骤三
在铁水中加入反石墨化元素。铁水中石墨碳的析出与其化学成分有极密切的关系,加入反石墨化元素能抑制石墨核心的形成,促进试块白口化。
附:一些元素对于石墨化的影响程度按如下顺序排列:
al,c,si,ti,ni,cu,p,co,zr
促进石墨化
nb,w,mo,s,cr,v,te,mg,co,b
阻止石墨化
注意事项
1.“急冷”是指铁水凝固成固体的短暂时间,因为钢铁的导热效果比耐火材料要好得多,所以才选用钢制模具,底板用铜板*好,铜板的导热效果更好,因为底面为分析面,需要更高的“白口化”程度。
2. 样品需要一次性浇注成功,否则,在多次浇注接口处会留下裂缝,打磨样品时,容易折断,伤害制样人员。
3. 因为“白口化”样品质地极硬,所以在磨制样品时,应该选用粒度较大、质地较硬、粘结性较好的砂布、砂纸、沙盘或者砂轮。
|
